型號說明

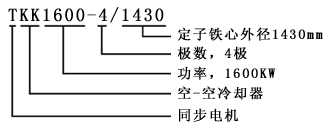

西瑪電機以TKK1600-4/1430為例，“T”表示同步電機；“KK”表示空-空冷卻器；“1600”表示電機功率為1600KW；“4”表示電機極數；“1430”定子鐵心外徑為1430mm。
電機概述
TKK1600-4/1430 11KV 大型四極三相同步電動機可廣泛用于石油、化工、電力等行業，用于拖動風機、水泵、壓縮機等機械，要求使用環境無酸、堿等腐蝕性氣體，電動機額定頻率為50HZ，額定功率因數為0.9（超前）。
電動機為單軸伸，箱式結構，臥式安裝，采用座式滑動軸承，外殼防護等級為IP54，強制風冷，S1工作制，F級絕緣結構。
質量保證
西瑪電機（集團）股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業，是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅，連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強，2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證，2005年8月通過了中國質量認證中心（CQC）的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證，同時又通過歐洲“CE”，美國“UL”和國家安全強制性“CCC”認證，質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”，“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量，加強售前售后服務，讓顧客放心滿意，西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”，認真貫徹落實聲明中各項條款，并嚴格按ISO9001:2000質量管理體系各項規章制度，保證做到：
一、認真貫徹執行國家有關標準，嚴格按標準貨合同技術要求制造、檢查所生產的產品，不合格不出廠。
二、產品測量基等各類成品份產品總裝，聯機調試完工后，裝配人員對其進行72小時運轉考機后方可交檢：嚴格按過有關標準進行跑核試驗和可靠性試驗，以調高新產品可靠性，消除早期故障。
三、在正常銷售條件下，上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨，特殊情況可以提前交貨。如發生延期，按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中，如發現質量問題，在接到顧客通知后，保證在24小時答復，需現場服務的，48小時內啟動，并做到故障不排除維修人員不撤離。
五、產品出廠，技術文件完備。凡屬產品質量問題，一律三包維修，產品維修仍達不到出廠要求，產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
訂貨須知（用戶訂貨時須注明如下要求）
1、訂貨時請先查閱產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品，在訂貨合同中請注明電動機的型號、功率、調速、電壓、頻率、噪聲及安裝型式等。
2、如有特殊要求，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉、需要制成濕熱帶型，或戶外防腐型及其他等，均需在合同中明確注明，并事先與我廠聯系。
TKK1600-4/1430 11KV同步電機（技術參數）——西安西瑪電機
| 型 號 |
TKK1600-4/1430 |
額定轉數 |
1500r/min |
絕 緣 等級 |
F |
| 額定功率 |
1600kW |
防護等級 |
IP54 |
起動轉矩倍數 |
1.38 |
| 額定電壓 |
11000V |
冷卻方式 |
IC616 |
牽入轉矩倍數 |
0.89 |
| 額定電流 |
98A |
勵磁電壓 |
29.6V |
最大轉矩倍數 |
2.0 |
| 功率因數 |
0.9(超前) |
勵磁電流 |
304A |
起動電流倍數 |
4.25 |
| 額定頻率 |
50Hz |
接法 |
Y |
總 重 量 |
18800kg |
TKK1600-4/1430 11KV同步電機（資料下載）——西安西瑪電機
TKK1600-4/1430 11KV同步電機（樣本下載）：數據完善中。。。
文件格式：CHM
文件大小：KB
內容簡介： 為了方便廣大新老客戶了解西安西瑪電機產品相關參數及性能，西安西瑪電機網絡部特制作了一套完整的電機系列產品電子樣本供大家參考選型。該系列電機產品電子樣本均以HTML格式制作，并采用微軟的CHM幫助文件的格式編譯后進行壓縮處理成ram格式，用戶在任何操作系統均可解壓后（注：解壓本電子樣本無需解密碼）打開瀏覽，不需要借助任何閱讀軟件。
西安西瑪電機“Y系列(IP44)三相異步電機”主要內容有：Y系列(IP44)三相異步電機產品介紹、技術參數、外形圖、安裝尺寸及相關說明。
注：該產品樣本只提供常規電機的相關資料及參數。如需訂制特殊規格的電機（如：異形、異電壓、進口軸承、歐洲標準的電機），請與我廠技術部門聯系。
