電機滑環的相關知識
導電滑環結構種類有哪些?

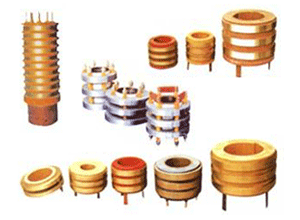

導電滑環結構分為圓柱式的,圓盤式的圓柱式滑環的環道是沿著圓柱的軸心排列的,就象螺栓上的螺紋一樣,如我們的FSC,FST系列產品.目前大部分客戶都采用圓柱式滑環,除非受到高度限制,才會(huì )選用圓盤式滑環。
導電滑環如何選型?
工程師在進行導電滑環選型的時候,首先要根據機械結構的特點來選擇適合自己的導電滑環。
比如從安裝方式上來區分主要有過孔式導電滑環和帽式導電滑環之分。
以下幾點是工程師在選型的時候需要提供給導電滑環廠家的信息:
1、傳輸信號類型(電流,信號,光信號,還是幾種的混合),比如2路10A,6路信號要求。
2、滑環路數(又叫環數,也叫通道)
3、外形尺寸有沒有要求?使用過孔滑環(電流在5A以上必須用過孔)還是帽式滑環?
4、工作速度,轉速,也就是每分鐘多少轉?
5、工作溫度。
6、工作環境。
7、質量等級,是否有防水防塵要求。
傳統滑環存在的問題
1、傳統繞線型異步機的滑環為“機載”滑環,即滑環裝置安裝在電機轉子軸的尾端,滑環實際是單端支撐的懸臂梁結構,故電機在運行過程中,由于離心力和徑向不平衡力矩的作用,滑環將不可避免地產生徑向抖動,尤其是在啟動和調速運行時,現象更為明顯。
滑環的抖動振幅、頻率很高,電刷的壓力彈簧根本無法響應,因此造成電刷和滑環的接觸不良,于是造成嚴重的打火,致使滑環表面燒蝕,電刷也隨之損壞。
2、滑環的線速度高造成電刷磨損大,壽命短
“機載”滑環結構的滑環必然要安裝在電機轉子的軸上,由于轉子繞組的電纜要通過軸心引出,因此須要采用大直徑、空心型的軸結構,滑環的直徑受轉子軸的限制必然增大。電刷的磨損和滑環相對運動的線速度密切相關,具有關資料介紹,電刷的壽命和滑環的線速度的平方成反比,故機載滑環的傳統結構電刷的壽命較低,標準規定只有3500——4500小時,實際的壽命還遠低于標準值。
3、傳統機載結構的滑環、電刷結構在散熱方面也存在困難,通常,滑環表面的溫升多超過80CC,加劇了磨損,使滑環電刷可靠性進一步降低。同時,電刷磨損產生很多的碳粉,散落在絕緣的各相滑環之間,極容易產生滑環相間短路和造成接地,滑環系統將徹底損壞。。
安裝水銀滑環的注意事項
1、使用溫度不超過60℃,周?chē)鷾囟?自身發熱(旋轉+通電)。
2、垂直方向安裝時,要保持 U P 向上,保存時亦需保持向上。
3、安裝旋轉連接器于軸心時不可偏心,裝上止扣螺絲時最好采用3點止扣方式。
4、不可對旋轉連接器本身或銅端子焊接加熱。
5、專用的連接端子不可重覆使用多次。
6、旋轉體如震動會(huì )降低使用壽命。
7、此連接器可以于外殼或塑料部分裝入軸心固定后,再以插入端子電線拉住轉動部即可,一頭固定于軸心,一頭浮拉于外固定部,但決不可以承受重量。
以上事項如不遵守會(huì )對旋轉連接器產生不同程度的損壞或降低使用壽命。
