正交實驗設計主要是利用正交表來安排多因素分析實驗的一種設計方法。它從實驗因素的全部水平組合中，挑選出部分有代表性的水平組合進行分析。西安西瑪電機通過對這部分實驗分析，了解全面的實驗情況，找出最優的水平組合。
例如：三因素、三水平組合。如果一一配合需要33次才能完成所有的實驗。但是采用正交分析法就可以將實驗范圍縮小到9次，并且盡可能的使實驗均勻分布。其結構圖如圖1所示：
圖1：實驗簡化圖
實驗簡化圖

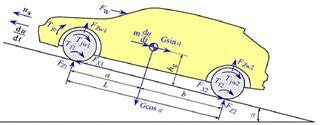

確定增程式電動車行駛的最高車速，首先需要對整車進行受力分析。行駛過程中，汽車沿行駛方向所受的力分為兩類：一類是驅動力，一類是行駛阻力。因為最高車速時整車處于勻速行駛狀態。
汽車在平直的路面上行駛時，受到由電機提供的驅動力，輪胎與地面產生的滾動阻力還有汽車與空氣摩擦產生的空氣阻力。并且在汽車達到最高車速時，電機提供的驅動力與汽車所受到的阻力是相互平衡的。
表1：最高車速電機水平數設置
名稱 水平 1 水平 2 水平三
電機 25kw 30kw 40kw
表2：最高車速整車重力水平數設置
名稱 水平1 水平2 水平3
整車質量 12000N 13000N 14000N
表3：最高車速迎風面積水平數設置
名稱 水平1 水平2 水平3
迎風面積 1.80 m2 2.06 m2 2.30 m2
根據電機功率與迎風面積數值上需選取最優值，東莞電機功率選取40kw，在可選電機功率中己達到最優。迎風面積最優值為1.8,實際迎風面積為2.06m2,存在改進的空間。對于影響概率不大的整車重力可以任意選取，此處選取12000N。
改變另一個因素的數值，從而達到驗證因素對整車車速影響程度。第一幅特性曲線圖中，整車重力選取12000N，迎風面積選取1.8w2。采用for循環，改變電機功率的大小，驗證車速與電機功率間的相關性。
其斜率絕對值的大小表示了各因素對整車車速影響大小，與正交分析結果吻合。電機功率對整車車速影響最大，迎風面積第二，整車重力對整車車速影響最小。
表4：加速性能電機最大扭矩設置
名稱 水平1 水平 2 水平三
扭矩 220Nm 230Nm 240Nm
表5：加速性能整車重力水平數設置
名稱 水平1 水平2 水平3
整車質量 12000N 13000N 14000N
表6：加速性能主減速器水平數設置
名稱 水平 1 水平 2 水平 3
主減速器 6 8 9.5
