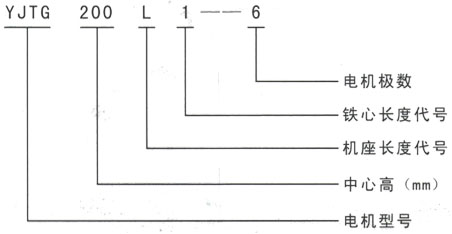

型號說明
西瑪電機以YJTG200L1-6為例:YJTG表示電機型號;200表示中心高(mm);L表示機座長度代號;1表示鐵心長度代號;6表示電機極數。
電機概述

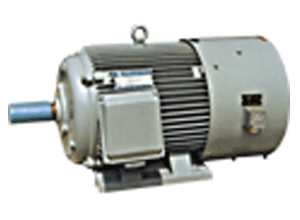

西瑪YJTG系列變頻調速三相異步電機是為適應市場需要,在引進國外先進技術及總結本廠多年生產YJT系列變頻調速電機經驗的基礎上而開發研制的新一代變頻調速電機。
在電磁設計方面,對定、轉子槽形及繞組形式、接法等進行了調整,使其能適應變頻器電源供電的狀況,并且,既能保證電機在高頻時的過載能力,又能在低頻時保持恒轉矩輸出。在結構設計方面,安裝尺寸與Y系列電機相同,除長度尺寸小外,其它外形尺寸亦與Y系列電機相同,互換性強,便于用戶配套使用。該系列西瑪變頻電機采用獨立的軸流通風機強迫通風,保證電機在整個頻率范圍內均具有較好的冷卻效果,溫升不超過規定值。
YJTG系列變頻調速三相異步電機與變頻裝置構成的調速系統,與其它調速方式相比,節能效果顯著,調速性能好,調速范圍廣,具有噪音低、振動小,可與國內外各種變頻器配套的特點,可廣泛應用于輕工、紡織、化工、冶金、機床等行業的恒轉矩、恒功率調速的場合及風機、水泵等的節能調速,有助于實現調速系統的自動化控制。
西瑪YJTG系列電機的4極電機符合《小型變頻變壓調速電機及電源技術條件》JB/T7118-93的規定,其它極數的電機符合IEC34-1的規定,也符合GB/T755的規定。
使用條件
1、海拔不超過1000m。
2、環境空氣溫度隨季節而變化,但不超過40℃,最低不超過-15℃。
3、最濕月平均相對濕度為90%,同時該月月平均最低溫度不高于25℃。
質量保證
西瑪電機(集團)股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業,是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅,連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強,2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證,2005年8月通過了中國質量認證中心(CQC)的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證,同時又通過歐洲“CE”,美國“UL”和國家安全強制性“CCC”認證,質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”,“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量,加強售前售后服務,讓顧客放心滿意,西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”,認真貫徹落實聲明中各項條款,并嚴格按ISO9001:2000質量管理體系各項規章制度,保證做到:
一、認真貫徹執行國家有關標準,嚴格按標準貨合同技術要求制造、檢查所生產的產品,不合格不出廠。
二、產品測量基等各類成品份產品總裝,聯機調試完工后,裝配人員對其進行72小時運轉考機后方可交檢:嚴格按過有關標準進行跑核試驗和可靠性試驗,以調高新產品可靠性,消除早期故障。
三、在正常銷售條件下,上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨,特殊情況可以提前交貨。如發生延期,按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中,如發現質量問題,在接到顧客通知后,保證在24小時答復,需現場服務的,48小時內啟動,并做到故障不排除維修人員不撤離。
五、產品出廠,技術文件完備。凡屬產品質量問題,一律三包維修,產品維修仍達不到出廠要求,產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
訂貨須知
1、訂貨時請注明電機型號、額定功率、額定電壓、額定頻率、高頻范圍(對2極電機尤為重要)、安裝形式等。
2、若對電機電壓等級、調速特性、絕緣等級、防護等級、安裝尺寸等有特殊要求,請在訂貨時說明,另行商議。
3、本資料僅供參考。
YJTG系列變頻調速三相異步電機(技術參數)——西安西瑪電機
主要技術性能及技術參數
1、電機為連續工作制。
2、額定電壓為380V,額定頻率為50HZ。也可根據用戶要求確定額定點的電壓和頻率。
3、絕緣等級為F級。
4、H80-255中心高,5-50HZ為恒轉矩調速,H250-355中心高,3-50HZ為恒轉矩調速,50-100HZ為恒功率調速。也可根據用戶要求確定高頻范圍。
5、過載能力強。
6、低速性能好。
7、280及以下機座號為Y接法,315 355為△接法。
技術數據
表中數據是電壓為380V、頻率為50HZ的設計值,僅供參考。
2極電機(50HZ同步轉速為3000r/min)。
型 號 |
額定功率 |
額定電流 |
額定轉矩 |
最大轉矩/額定轉矩 |
重量 |
KW |
A |
N.m |
倍 |
Kg |
50Hz時同步轉速 3000r/min (2極)——西安西瑪電機·西安西瑪集團 |
YJTG80M1-2 |
0.75 |
2.0 |
2.4 |
2.8 |
21 |
YJTG80M2-2 |
1.1 |
2.8 |
3.5 |
22 |
YJTG90S-2 |
1.5 |
3.7 |
4.8 |
26 |
YJTG90L-2 |
2.2 |
4.9 |
7.0 |
29 |
YJTG100L-2 |
3 |
6.3 |
9.6 |
38 |
YJTG112M-2 |
4 |
8.4 |
12.7 |
48 |
YJTG132S1-2 |
5.5 |
11.2 |
17.5 |
70 |
YJTG132S2-2 |
7.5 |
15.0 |
23.9 |
75 |
YJTG160M1-2 |
11 |
21.5 |
35.0 |
118 |
YJTG160M2-2 |
15 |
29.7 |
47.7 |
128 |
YJTG160L-2 |
18.5 |
35.2 |
58.9 |
148 |
YJTG180M-2 |
22 |
41.1 |
70.0 |
175 |
YJTG200L1-2 |
30 |
55.6 |
95.5 |
233 |
YJTG200L2-2 |
37 |
67.8 |
117.8 |
251 |
YJTG225M-2 |
45 |
82.5 |
143.2 |
312 |
YJTG250M-2 |
55 |
99.8 |
175.0 |
387 |
YJTG280S-2 |
75 |
132 |
238.7 |
515 |
YJTG280M-2 |
90 |
155 |
286.5 |
566 |
YJTG315S-2 |
110 |
189 |
350.1 |
922 |
YJTG315M-2 |
132 |
230 |
420.1 |
1010 |
YJTG315L1-2 |
160 |
275 |
509.3 |
1085 |
YJTG315L2-2 |
200 |
343 |
636.6 |
1220 |
型 號 |
額定功率 |
額定電流 |
額定轉矩 |
最大轉矩/額定轉矩 |
重量 |
KW |
A |
N.m |
倍 |
Kg |
50Hz時同步轉速 1500r/min (4極)——西安西瑪電機·西安西瑪集團 |
YJTG80M1-4 |
0.55 |
1.6 |
3.5 |
2.8 |
21 |
YJTG80M2-4 |
0.75 |
2.1 |
4.7 |
22 |
YJTG90S-4 |
0.1 |
2.9 |
7.0 |
29 |
YJTG90L-4 |
1.5 |
3.8 |
9.5 |
30 |
YJTG100L1-4 |
2.2 |
5.2 |
14.0 |
38 |
YJTG100L2-4 |
3 |
6.9 |
19.0 |
39 |
YJTG112M-4 |
4 |
8.6 |
25.4 |
50 |
YJTG132S-4 |
5.5 |
11.5 |
35.0 |
71 |
YJTG132M-4 |
7.5 |
15.3 |
47.7 |
82 |
YJTG160M-4 |
11 |
22.2 |
70.0 |
125 |
YJTG160L-4 |
15 |
30.3 |
95.4 |
145 |
YJTG180M-4 |
18.5 |
35.9 |
117.1 |
176 |
YJTG180L-4 |
22 |
42.2 |
140.9 |
194 |
YJTG200L-4 |
30 |
56.5 |
190.9 |
254 |
YJTG225S-4 |
37 |
68.2 |
235.5 |
294 |
YJTG225M-4 |
45 |
62.6 |
286.4 |
327 |
YJTG250M-4 |
55 |
102 |
350.1 |
381 |
YJTG280S-4 |
75 |
134 |
477.4 |
535 |
YJTG280M-4 |
90 |
158 |
572.9 |
634 |
YJTG315S-4 |
110 |
192 |
700.3 |
912 |
YJTG315M-4 |
132 |
229 |
840.3 |
1048 |
YJTG315L1-4 |
160 |
277 |
1018.6 |
1105 |
YJTG315L2-4 |
200 |
342 |
1273.2 |
1260 |
YJTG355M1-4 |
220 |
410 |
1400.5 |
1735 |
YJTG355M3-4 |
250 |
465 |
1591.5 |
1845 |
YJTG355L2-4 |
280 |
520 |
1782.5 |
1990 |
YJTG335L3-4 |
315 |
580 |
2005.3 |
2030 |
型 號 |
額定功率 |
額定電流 |
額定轉矩 |
最大轉矩/額定轉矩 |
重量 |
KW |
A |
N.m |
倍 |
Kg |
50Hz時同步轉速 1000r/min (6極)——西安西瑪電機·西安西瑪集團 |
YJTG90S-6 |
0.75 |
2.3 |
7.1 |
2.8 |
25 |
YJTG90L-6 |
1.1 |
3.2 |
10.5 |
28 |
YJTG100L-6 |
1.5 |
4.0 |
14.3 |
39 |
YJTG112M-6 |
2.2 |
5.6 |
21.0 |
48 |
YJTG132S-6 |
3 |
7.2 |
28.6 |
69 |
YJTG132M1-6 |
4 |
9.2 |
38.2 |
78 |
YJTG132M2-6 |
5.5 |
12.0 |
52.5 |
88 |
YJTG160M-6 |
7.5 |
16.9 |
71.6 |
119 |
YJTG160L-6 |
11 |
24.9 |
105.0 |
142 |
YJTG180L-6 |
15 |
31.6 |
143.2 |
184 |
YJTG200L1-6 |
18.5 |
37.5 |
176.6 |
229 |
YJTG200L2-6 |
22 |
43.8 |
210.0 |
247 |
YJTG225M-6 |
30 |
58.8 |
286.5 |
294 |
YJTG250M-6 |
37 |
71.7 |
353.3 |
395 |
YJTG280S-6 |
45 |
85.2 |
429.7 |
505 |
YJTG280M-6 |
55 |
105 |
525.2 |
566 |
YJTG315S-6 |
75 |
139 |
716.2 |
850 |
YJTG315M-6 |
90 |
163 |
859.4 |
965 |
YJTG315L1-6 |
110 |
198 |
1050.4 |
1028 |
YJTG315L2-6 |
132 |
235 |
1260.5 |
1195 |
YJTG355M1-6 |
160 |
305 |
1527.8 |
1635 |
YJTG355M2-6 |
185 |
350 |
1766.6 |
1710 |
YJTG355M4-6 |
200 |
380 |
1909.8 |
1770 |
YJTG355L1-6 |
220 |
415 |
2100.8 |
1825 |
YJTG335L3-6 |
250 |
470 |
2387.3 |
1910 |
型 號 |
額定功率 |
額定電流 |
額定轉矩 |
最大轉矩/額定轉矩 |
重量 |
KW |
A |
N.m |
倍 |
Kg |
50Hz時同步轉速 750r/min (8極)——西安西瑪電機·西安西瑪集團 |
YJTG132S-8 |
2.2 |
5.8 |
28.0 |
2.8 |
69 |
YJTG132M-8 |
3 |
7.7 |
38.2 |
79 |
YJTG160M1-8 |
4 |
9.7 |
50.9 |
108 |
YJTG160M2-8 |
5.5 |
12.7 |
70.0 |
118 |
YJTG160L-8 |
7.5 |
17.6 |
95.5 |
143 |
YJTG180L-8 |
11 |
25.2 |
140.1 |
162 |
YJTG200L-8 |
15 |
34.1 |
191.0 |
229 |
YJTG225S-8 |
18.5 |
41.5 |
235.5 |
265 |
YJTG225M-8 |
22 |
46.9 |
280.1 |
296 |
YJTG250M-8 |
30 |
62.5 |
382.0 |
391 |
YJTG280S-8 |
37 |
78.1 |
471.1 |
500 |
YJTG280M-8 |
45 |
93.5 |
573.0 |
562 |
YJTG315S-8 |
55 |
115 |
700.3 |
875 |
YJTG315M-8 |
75 |
151 |
954.9 |
1008 |
YJTG315L1-8 |
90 |
173 |
1146.0 |
1065 |
YJTG315L2-8 |
110 |
212 |
1400.5 |
1195 |
YJTG355M2-8 |
132 |
270 |
1680.6 |
1719 |
YJTG355M4-8 |
160 |
321 |
2037.1 |
1775 |
YJTG355L3-8 |
185 |
370 |
2355.4 |
1885 |
YJTG335L4-8 |
200 |
400 |
2546.4 |
1950 |
型 號 |
額定功率 |
額定電流 |
額定轉矩 |
最大轉矩/額定轉矩 |
重量 |
KW |
A |
N.m |
倍 |
Kg |
50Hz時同步轉速 600r/min (10極)——西安西瑪電機·西安西瑪集團 |
YJTG315S-8 |
45 |
102 |
716.2 |
2.8 |
838 |
YJTG315M-8 |
55 |
123 |
875.3 |
960 |
YJTG315L2-8 |
75 |
163 |
1193.6 |
1180 |
YJTG355M1-8 |
90 |
195 |
1432.4 |
1665 |
YJTG355M2-8 |
110 |
232 |
1750.6 |
1820 |
YJTG355L2-8 |
132 |
280 |
2100.8 |
1925 |
YJTG系列變頻調速三相異步電機(安裝尺寸及外形)——西安西瑪電機
結構形式
1、外殼防護等級為IP44,也可按用戶要求制成IP54。
2、冷卻方式為全封閉帶軸流通風機冷卻(IC416)。
3、根據用戶要求可帶各種高分辨率的傳感器(光電編嗎器、旋轉變壓器及測速發電機)。
4、根據用戶要求可帶電磁制動器械(通電、失電制動均可)、齒輪減速機等附件。
5、從軸伸端視之,電機接線盒位于機座右側,也可按用戶要求位于機座左側或頂部。
