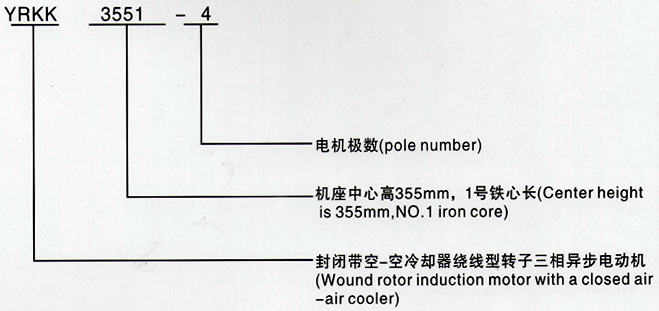

型號說明
西瑪電機以YKK3551-4為例:YRKK表示封閉帶空—空冷卻器的繞線轉子異步電機;“3551”表示機座中心高355mm,1號鐵心長;“4”表示極數。
電機概述

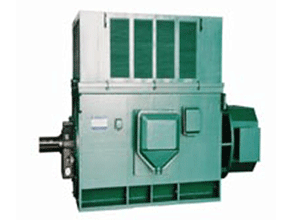

YRKK系列6KV、10KV繞線轉子三相異步電機是我國八十年代最新產品,其功率等級、安裝尺寸均符合國際電工委員會(huì )(IEC)標準。
本系列電機具有高效、節能、噪聲低、振動小、重量輕、性能可靠、安裝維修方便等優點。
本系列電機能在較小的起動電流下,提供較大的起動轉矩;饋電線容量不足以起動鼠籠轉子電機;起動時間較長和起動比較頻繁;需要小范圍調速等場合。如拖動卷?yè)P機、軋機、拉絲機等。
本系列電機采用F級絕緣結構,軸承結構按IP54設計,采用油脂潤滑,可不停機加、排油。
本系列電機其防護等級為IP44或IIP54(見GB4942.1),冷卻方法為IC611(見GB/T1993),結構及安裝型式為IMB3(見GB997),定額是以連續工作制(S1)為基準的連續定額,電機的額定頻率為50HZ,額定電壓為6KV、10KV,其他電壓等級或特殊要求,在訂貨時可以制造廠商定。
訂貨須知(用戶訂貨時須注明如下要求)
電機型號:YRKK3551-4 安裝方式:IMB3
額定功率:185KW 防護等級:IP44或IP54
額定電壓:6KV 冷卻方法:IC611
額定頻率:50HZ 絕緣等級:F級
同步轉速:1500r/min 環境溫度:海拔1km,環境溫度:40℃。
質量保證
西瑪電機(集團)股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業,是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅,連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強,2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證,2005年8月通過了中國質量認證中心(CQC)的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證,同時又通過歐洲“CE”,美國“UL”和國家安全強制性“CCC”認證,質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”,“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量,加強售前售后服務,讓顧客放心滿意,西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”,認真貫徹落實聲明中各項條款,并嚴格按ISO9001:2000質量管理體系各項規章制度,保證做到:
一、認真貫徹執行國家有關標準,嚴格按標準貨合同技術要求制造、檢查所生產的產品,不合格不出廠。
二、產品測量基等各類成品份產品總裝,聯機調試完工后,裝配人員對其進行72小時運轉考機后方可交檢:嚴格按過有關標準進行跑核試驗和可靠性試驗,以調高新產品可靠性,消除早期故障。
三、在正常銷售條件下,上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨,特殊情況可以提前交貨。如發生延期,按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中,如發現質量問題,在接到顧客通知后,保證在24小時答復,需現場服務的,48小時內啟動,并做到故障不排除維修人員不撤離。
五、產品出廠,技術文件完備。凡屬產品質量問題,一律三包維修,產品維修仍達不到出廠要求,產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
訂貨須知
默認電機技術參數如下:
電機型號(YKK3551-4) 安裝方式(IMB3)
額定功率(185kW) 防護等級(IP44或IP54)
額定電壓(6000V) 冷卻方法(IC611)
額定頻率(50Hz) 絕緣等級(F級)
同步轉速(1500r/min) 環境條件(海拔1000m,環境溫度40℃)
1、訂貨時請先查閱產品樣本,確定所需產品的型號規格等數據,盡可能選擇樣本所列的標準規格產品,在訂貨合同中請注明電動機的型號、功率、調速、電壓、頻率、噪聲及安裝型式等。若未注明噪聲等級,均按2級供貨。
2、如有特殊要求,如雙軸伸、出線盒位置反盒、轉軸逆向旋轉、需要制成濕熱帶型,或戶外防腐型及其他等,均需在合同中明確注明,并事先與我廠聯系。
