型號說明
西瑪電機Y2系列電機有兩種設計,一種是適用于一般機械配套和出口需要,國輕載時有較高效率,在實際運行中有較佳節能效果,且具有較高堵轉轉矩,此設計稱為Y2-Y系列。中心高63—355mm,功率從0.12—315KW。電機符合JB/T8680.1—1988 Y2系到(IP54)三相異步電機(機座號63—355)技術條件。
以Y2-200L1-2Y為例:Y2表示異步電機第二次改型設計;200表示中心高;L表示機座長短號;1表示鐵心長度序號;2表示極數;Y表示第一種設計(可省略)。
西瑪電機Y2系列電機第2種設計是滿載時有較高效率,更適用于長期運行和負載率較高的作用場合,如水泵、風機配套“此設計稱為Y2-E系列,中心高80—280mm,功率從0.55—90KW。電機符合JB/T8680.2-1988 Y2系列(IP54)三相異步電機(機座號80—280)技術條件。
以Y2-200L2-6E為例:Y2表示異步電機第二次改型設計;200表示機座長短號;L表示鐵心長度序號;2表示極數;E表示第二種設計。
電機概述

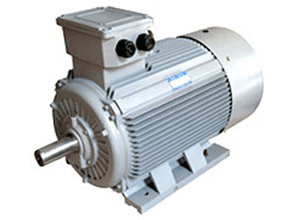

Y2系列電機是Y系列電機的更新換代產品,是一般用途的全封閉自扇冷式鼠籠型三相異步電機。它是我國九十年代最新產品,其整體水平已達到國外同類產品九十年代初的水平。該產品應用于國民經濟各個領域,如機床、水泵、風機、壓縮機,也可適用于運輸、攪拌、印刷、農機、食品等各類不含易燃、易爆或腐蝕性氣體的場合。
Y2系列西瑪電機的安裝尺寸和功率等級符合IEC標準,與德國DIN42673標準一致,也與Y系列電機一樣,其外殼防護等級為IP54,冷卻方法為IC411,連續工作制(S1)。采用F級絕緣,溫升按B級考核(除315L2、4,355全部規格按F級外),并要求考核負載噪聲指標。
Y2系列電機額定電壓為380V,額定頻率為50HZ。功率3KW及以下為Y接未能,其他功率均為△接法。電機運行地點海拔不超過1000m;環境空氣溫度隨季節變化,但不超過40℃;最低環境空氣溫度為-15℃;最濕月月平均最高相對濕度為90%,同時該月月平均最低溫度不高于25℃。
質量保證
西瑪電機(集團)股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業,是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅,連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強,2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證,2005年8月通過了中國質量認證中心(CQC)的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證,同時又通過歐洲“CE”,美國“UL”和國家安全強制性“CCC”認證,質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”,“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量,加強售前售后服務,讓顧客放心滿意,西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”,認真貫徹落實聲明中各項條款,并嚴格按ISO9001:2000質量管理體系各項規章制度,保證做到:
一、認真貫徹執行國家有關標準,嚴格按標準貨合同技術要求制造、檢查所生產的產品,不合格不出廠。
二、產品測量基等各類成品份產品總裝,聯機調試完工后,裝配人員對其進行72小時運轉考機后方可交檢:嚴格按過有關標準進行跑核試驗和可靠性試驗,以調高新產品可靠性,消除早期故障。
三、在正常銷售條件下,上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨,特殊情況可以提前交貨。如發生延期,按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中,如發現質量問題,在接到顧客通知后,保證在24小時答復,需現場服務的,48小時內啟動,并做到故障不排除維修人員不撤離。
五、產品出廠,技術文件完備。凡屬產品質量問題,一律三包維修,產品維修仍達不到出廠要求,產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
訂貨須知
1、訂貨時請先查閱產品樣本,確定所需產品的型號規格等數據,盡可能選擇樣本所列的標準規格產品,在訂貨合同中請注明電動機的型號、功率、調速、電壓、頻率、噪聲及安裝型式等。若未注明噪聲等級,均按2級供貨。
2、對于5.5KW及以上2極電機和38KW及以上的4極電機不能皮帶傳動。
3、如無特殊要求,西瑪電機默認參數為:安裝方式臥式B3、絕緣等級B級、防護等級IP44。
4、如有特殊要求,如雙軸伸、出線盒位置反盒、轉軸逆向旋轉、需要制成濕熱帶型,或戶外防腐型及其他等,均需在合同中明確注明,并事先與我廠聯系。
Y2系列三相異步電機(安裝尺寸及外形)——西安西瑪電機
結構簡介
1、Y2系列西瑪電機機座外輪廓呈四方形兼圓形,散熱片呈垂直,水平平行分布,全部采用鑄鐵結構。另外H63-112還兼有鋁合金壓鑄結構。
2、本系列西瑪電機采用淺端蓋結構,增另了內部加強盤的數量和尺寸,全部采用鑄鐵結構,另外H63-11還兼有鋁合金壓鑄結構。為方便用戶使用和檢修,H180及以上增設了一停機的注油裝置。
3、本系列西瑪電機接線盒防護等級為IP55。為了減輕電機重量,H63-280接線盒用鋁合金壓鑄(也可用鑄鐵件),H315-355使用鑄鐵件,且盒內設有專用的妝地裝置,H160及以上機座考慮有熱保護裝置的安裝位置,電源進線孔采用雙孔進線,并有兩種密封蓋,另一種為鎖緊密封。接線盒一般位于機座頂部,并可以四面出線,另個H80-355鑄鐵機座的接線盒還可以位于機座側面。
