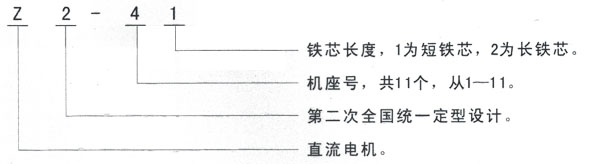

型號說明
Z表示“直”流,2表示第二次全國定型設計,橫線后數字表示機座號與鐵心長短,西瑪電機以Z2-41為例4代表4號機座,1代表短鐵心,而Z2-112中11代表11號機座,2代表長鐵心。

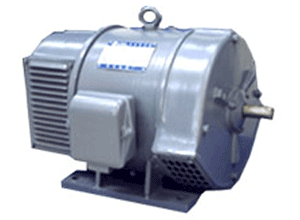

電機概述
1、Z2系列小型直流電機為中華人民共和國機械工業部JB1104-68部頒標準系列小型直流電機。
2、西瑪電機Z2系列小型直流電機共分11個機座號,每個機座號有二種鐵心長度。制造有直流電機、直流發電機、直流調壓發電機三種,適用于一般正常的工作環境。Z2系列小型直流電機作一般傳動用,發電機作為一般直流電源用,調壓發電機作蓄電池組用。
3、勵磁方式:電機為帶有少量穩定繞組的并激或他激勵磁。
發電機為復激或他激勵磁(額定電壓為230伏的發電機);調壓發電機為并激勵磁(不帶串激繞組)。
電機的他激勵磁電壓制成有110伏或220伏兩種。
電機額定電壓110伏的僅有他勵電壓110伏一種。
4、電機可用三角皮帶、正齒輪或彈性聯軸器進行傳動,不使用電機軸承受軸向推力。
5、Z2系列電機根據使用要求可制成濕熱帶地區使用的具有防潮、防霉、防煙霧性能的濕熱帶型(TH)直流電機,應另行協議。
Z2系列2-11#還可制成ZYS-A型測速機的派生機構。
6、Z2系列電機基本系列為自通風電機,當降低外施電樞電壓向下調速時,轉矩隨轉速下降而相應的降低。
7、Z2系列6-11號電機還可以制成外鼓風結構型式,鼓風機安裝在軸伸端端蓋的上方。
8、Z2系列6-11號電機外鼓風機型號見表1。
9、Z2系列電機為一般工業用小型直流電機,其電動機適用于恒功率調速范圍不大于2:1,過載能力不大于1.5倍額定轉矩的電力拖動。可使用于金屬切削機床、造紙、染織、印刷、水泥等工業。發電機可作動力電源,照明或其他恒壓供電。
質量保證
西瑪電機(集團)股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業,是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅,連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強,2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證,2005年8月通過了中國質量認證中心(CQC)的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證,同時又通過歐洲“CE”,美國“UL”和國家安全強制性“CCC”認證,質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”,“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量,加強售前售后服務,讓顧客放心滿意,西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”,認真貫徹落實聲明中各項條款,并嚴格按ISO9001:2000質量管理體系各項規章制度,保證做到:
一、認真貫徹執行國家有關標準,嚴格按標準貨合同技術要求制造、檢查所生產的產品,不合格不出廠。
二、產品測量基等各類成品份產品總裝,聯機調試完工后,裝配人員對其進行72小時運轉考機后方可交檢:嚴格按過有關標準進行跑核試驗和可靠性試驗,以調高新產品可靠性,消除早期故障。
三、在正常銷售條件下,上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨,特殊情況可以提前交貨。如發生延期,按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中,如發現質量問題,在接到顧客通知后,保證在24小時答復,需現場服務的,48小時內啟動,并做到故障不排除維修人員不撤離。
五、產品出廠,技術文件完備。凡屬產品質量問題,一律三包維修,產品維修仍達不到出廠要求,產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
訂貨須知
1、訂貨時請先查閱產品樣本,確定所需產品的型號規格等數據,盡可能選擇樣本所列的標準規格產品,在訂貨合同中請注明電動機的型號、功率、電壓、旋轉速度、激磁方式、激磁電壓及結構安裝形式等數據。
2、對于5.5kW及以上的2極電動機和37kW及以上的4極電動機不能用皮帶傳動。
3、如無特殊要求,西瑪電機默認參數為:安裝方式臥式B3、絕緣等級B級、防護等級IP44。
4、如有特殊要求,請在合同中注明,并事先與我廠聯系。
Z2系列小型直流電機(安裝尺寸及外形)——西安西瑪電機
結構及安裝型式
1、直流電機可制成如下所示的結構型式: 臥式機座帶有底腳
臥式機座帶有底腳,代號B3(D2) 如:Z2-11~112
臥式機座帶底腳,端蓋有凸緣,代號B35(D2/T2) 如:Z2-11~82
臥式機座不帶底腳,端蓋有凸緣,代號B5(T2) 如:Z2-11~62
立式機座不帶底腳,端蓋有凸緣(軸伸向下),代號V1(L3) 如:Z2-11~112
立式機座帶有底腳,端蓋有凸緣(軸伸向下),代號V15(L3/D2) 如:Z2-11~82
2、電機為單向圓術形軸伸,根據用戶要求。可制成雙軸伸。1-6號機座號電機按概述第4條傳動方式均能傳遞額定轉矩,而7-11號機座,換向器端軸伸用聯軸器傳動,能傳遞額定轉矩,用三角皮帶式正齒輪傳動只能傳50%的額定轉矩。
3、臥式電機的出線盒位置,從軸伸端視之在機座左側,根據用戶要求,可將出線盒位置制成在機座的右側,但必須在訂貨時注明。
4、Z2系列直流電機可在正轉或逆轉情況下正常工作。
5、Z2系列發電機及調壓發電機的旋轉方向從軸伸端視之為逆時針方向,根據使用要求亦可制成順時針方向旋轉的發電機或調壓發電機,但訂貨時需注明。
6、Z2系列發電機及調壓發電機根據訂貨要求可制成與Y系列三相異步電機配套成的發電機組成套供應。
7、調壓發電機的額定功率為平均電壓(對110/160伏的為135伏,對220/320伏的摟270伏)時的功率,當電壓高于平均電壓時其輸出功率不大于額定功率,當電壓低于平均電壓時其輸出電流不大于額定電流。
8、直流發電機或直流調壓發電機僅制造臥式,機座帶底腳的一種。
