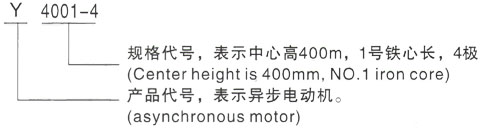

型號說明
西瑪電機以Y4001-4為例“Y”表示異步電動機,“4001-4”表示中心高400mm,1號鐵心長,4極。

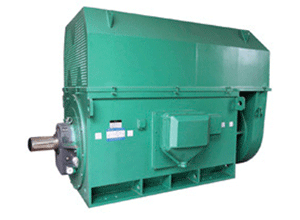

電機概述
該西瑪電動機機座和端蓋均由鋼板制成,采用箱式結構,打開上罩,可觀察電機內全部情況。所有不見均可拆裝,方便了安裝與維修。防護等級為IP23,冷卻方式為IC01。
該西瑪電動機具有高效、節能、噪聲低、振動小、性能可靠等優點,可做驅動各種不同機械之用:如通風機、壓縮機、水泵、破碎機、切削機床及其它設備,并可供煤礦、機械工業、發電廠及各種工礦企業作原動機之用。
該西瑪電動機的結構及安裝型式為IMB3,定額為連續工作制(S1),額定頻率為50Hz。
質量保證
西瑪電機(集團)股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業,是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅,連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強,2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證,2005年8月通過了中國質量認證中心(CQC)的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證,同時又通過歐洲“CE”,美國“UL”和國家安全強制性“CCC”認證,質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”,“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量,加強售前售后服務,讓顧客放心滿意,西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”,認真貫徹落實聲明中各項條款,并嚴格按ISO9001:2000質量管理體系各項規章制度,保證做到:
一、認真貫徹執行國家有關標準,嚴格按標準貨合同技術要求制造、檢查所生產的產品,不合格不出廠。
二、產品測量基等各類成品份產品總裝,聯機調試完工后,裝配人員對其進行72小時運轉考機后方可交檢:嚴格按過有關標準進行跑核試驗和可靠性試驗,以調高新產品可靠性,消除早期故障。
三、在正常銷售條件下,上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨,特殊情況可以提前交貨。如發生延期,按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中,如發現質量問題,在接到顧客通知后,保證在24小時答復,需現場服務的,48小時內啟動,并做到故障不排除維修人員不撤離。
五、產品出廠,技術文件完備。凡屬產品質量問題,一律三包維修,產品維修仍達不到出廠要求,產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
訂貨須知
(用戶訂貨時須注明如下要求):
電機型號:(Y4001-4) 安裝方式:(IMB3)
額定功率:(400KW) 防護等級:(IP23)
額定電壓:(380V) 冷卻方法:(IC01)
額定頻率:(50Hz) 絕緣等級:(F)
同步轉速:(1500r/min) 環境條件:(海拔1000m,環境溫度40℃)
如用戶有其它電壓等級或特殊要求時,應與制造廠協商。
Y系列(H400-500)380V三相異步電機(技術參數)——西安西瑪電機
型號 |
額定
功率 |
電流 |
轉速 |
功率
因數 |
最大轉矩 |
堵轉轉矩 |
堵轉電流 |
GD2 |
質量 |
加油
周期 |
額定轉矩 |
額定轉矩 |
額定電流 |
KW |
A |
r/min |
COSФ |
倍 |
倍 |
倍 |
kg·m2 |
kg |
h |
Y系列(400-500)380V三相異步電機 (4極)——西安西瑪電機·西安西瑪集團
接法:△ 絕緣等級:F |
Y4001-4 |
400 |
714.6 |
1480 |
0.90 |
1.8 |
1.0 |
6.5 |
29 |
2000 |
2068 |
Y4002-4 |
450 |
803.9 |
1485 |
0.90 |
31 |
2181 |
Y4003-4 |
500 |
882.5 |
1480 |
0.91 |
33 |
2278 |
Y4004-4 |
560 |
987.3 |
1485 |
0.91 |
36 |
2396 |
Y4501-4 |
630 |
1110.7 |
1485 |
0.91 |
1.8 |
1.0 |
6.5 |
50 |
2000 |
3050 |
Y4502-4 |
710 |
1236.9 |
1485 |
0.92 |
53 |
3140 |
Y4503-4 |
800 |
1392.2 |
1485 |
0.92 |
58 |
3285 |
型號 |
額定
功率 |
電流 |
轉速 |
功率
因數 |
最大轉矩 |
堵轉轉矩 |
堵轉電流 |
GD2 |
質量 |
加油
周期 |
額定轉矩 |
額定轉矩 |
額定電流 |
KW |
A |
r/min |
COSФ |
倍 |
倍 |
倍 |
kg·m2 |
kg |
h |
Y系列(400-500)380V三相異步電機 (6極)——西安西瑪電機·西安西瑪集團
接法:△ 絕緣等級:F |
Y4001-6 |
315 |
576.7 |
990 |
0.88 |
1.8 |
1.0 |
6.0 |
50 |
3000 |
2015 |
Y4002-6 |
355 |
649.3 |
990 |
0.88 |
53 |
2109 |
Y4003-6 |
400 |
730.8 |
990 |
0.88 |
58 |
2232 |
Y4501-6 |
450 |
812 |
990 |
0.89 |
1.8 |
1.0 |
6.0 |
71 |
3000 |
3010 |
Y4502-6 |
500 |
901.3 |
990 |
0.89 |
77 |
3110 |
Y4503-6 |
560 |
1009 |
990 |
0.89 |
84 |
3210 |
Y4504-6 |
630 |
1135.6 |
990 |
0.89 |
98 |
3455 |
Y5001-6 |
710 |
1268 |
990 |
0.90 |
1.8 |
1.0 |
6.5 |
157 |
3000 |
3920 |
Y5002-6 |
800 |
1427 |
990 |
0.90 |
171 |
3050 |
型號 |
額定
功率 |
電流 |
轉速 |
功率
因數 |
最大轉矩 |
堵轉轉矩 |
堵轉電流 |
GD2 |
質量 |
加油
周期 |
額定轉矩 |
額定轉矩 |
額定電流 |
KW |
A |
r/min |
COSФ |
倍 |
倍 |
倍 |
kg·m2 |
kg |
h |
Y系列(400-500)380V三相異步電機 (8極)——西安西瑪電機·西安西瑪集團
接法:△ 絕緣等級:F |
Y4001-8 |
280 |
551.9 |
740 |
0.82 |
1.8 |
1.0 |
5.5 |
63 |
3000 |
2179 |
Y4002-8 |
315 |
619.6 |
740 |
0.82 |
68 |
2279 |
Y4501-8 |
355 |
687.5 |
740 |
0.82 |
1.8 |
1.0 |
5.5 |
84 |
3000 |
3070 |
Y4502-8 |
400 |
776 |
740 |
0.83 |
91 |
3190 |
Y4503-8 |
450 |
872.6 |
740 |
0.83 |
98 |
3290 |
Y5001-8 |
500 |
966 |
745 |
0.83 |
1.8 |
1.0 |
5.5 |
146 |
3000 |
3760 |
Y5002-8 |
560 |
1081 |
745 |
0.83 |
171 |
3984 |
Y5003-8 |
630 |
1216 |
745 |
0.83 |
186 |
4120 |
Y5004-8 |
710 |
1370 |
745 |
0.83 |
215 |
3290 |
型號 |
額定
功率 |
電流 |
轉速 |
功率
因數 |
最大轉矩 |
堵轉轉矩 |
堵轉電流 |
GD2 |
質量 |
加油
周期 |
額定轉矩 |
額定轉矩 |
額定電流 |
KW |
A |
r/min |
COSФ |
倍 |
倍 |
倍 |
kg·m2 |
kg |
h |
Y系列(400-500)380V三相異步電機 (10極)——西安西瑪電機·西安西瑪集團
接法:△ 絕緣等級:F |
Y4001-10 |
200 |
408.4 |
595 |
0.80 |
1.8 |
1.0 |
5.5 |
70 |
4000 |
2135 |
Y4002-10 |
220 |
449.3 |
590 |
0.80 |
75 |
2290 |
Y4501-10 |
250 |
503.6 |
590 |
0.81 |
1.8 |
1.0 |
5.5 |
110 |
4000 |
2870 |
Y4502-10 |
280 |
563.6 |
590 |
0.81 |
120 |
2960 |
Y4503-10 |
315 |
633 |
590 |
0.81 |
130 |
3020 |
Y4504-10 |
355 |
713.7 |
590 |
0.81 |
140 |
3120 |
Y5001-10 |
400 |
793.5 |
595 |
0.82 |
1.8 |
1.0 |
5.5 |
190 |
4000 |
3730 |
Y5002-10 |
450 |
891.7 |
595 |
0.82 |
204 |
3820 |
Y5003-10 |
500 |
989.7 |
595 |
0.82 |
223 |
3960 |
Y5004-10 |
560 |
1108 |
595 |
0.82 |
242 |
4076 |
Y5005-10 |
630 |
1309 |
595 |
0.82 |
280 |
4320 |
型號 |
額定
功率 |
電流 |
轉速 |
功率
因數 |
最大轉矩 |
堵轉轉矩 |
堵轉電流 |
GD2 |
質量 |
加油
周期 |
額定轉矩 |
額定轉矩 |
額定電流 |
KW |
A |
r/min |
COSФ |
倍 |
倍 |
倍 |
kg·m2 |
kg |
h |
Y系列(400-500)380V三相異步電機 (12極)——西安西瑪電機·西安西瑪集團
接法:△ 絕緣等級:F |
Y4001-12 |
160 |
345.8 |
495 |
0.76 |
1.8 |
1.0 |
5.5 |
77 |
4000 |
2095 |
Y4002-12 |
185 |
399.8 |
490 |
0.76 |
78 |
2185 |
Y4501-12 |
200 |
426.6 |
495 |
0.77 |
1.8 |
1.0 |
5.5 |
120 |
4000 |
3051 |
Y4502-12 |
220 |
468.8 |
495 |
0.77 |
130 |
3150 |
Y4503-12 |
250 |
532.7 |
495 |
0.77 |
140 |
3260 |
Y5001-12 |
280 |
587.7 |
495 |
0.78 |
1.8 |
1.0 |
5.5 |
204 |
4000 |
3765 |
Y5002-12 |
315 |
661.2 |
495 |
0.78 |
223 |
3860 |
Y5003-12 |
355 |
744 |
495 |
0.78 |
242 |
4012 |
Y5004-12 |
400 |
838.7 |
495 |
0.78 |
260 |
4125 |
Y5005-12 |
450 |
943.5 |
495 |
0.78 |
280 |
4310 |
Y系列(H400-500)380V三相異步電機(安裝尺寸及外形)——西安西瑪電機
安裝結構
該西瑪電動機的結構及安裝型式為IMB3。
Y系列(H400-500)380V三相異步電機(資料下載)——西安西瑪電機
Y系列(H400-500)380V三相異步電機(樣本下載):數據正在完善中。。。。。
