型號說明

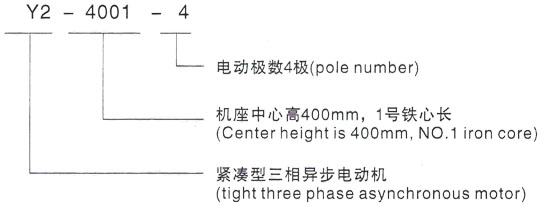

西瑪電機以Y2-4001-4為例:“Y2”表示緊湊型三相異步電動機;4001表示機座中心高 400mm ,1號鐵心長;4表示電機極數4極。
電機概述

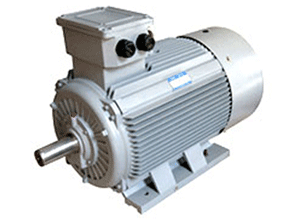

Y2系列西瑪380V緊湊型三相異步電動機(中心高400-450),該電動機的防護等級為IP44或IP54,冷卻方法為IC411。
本電動機具有高效、節能、噪音低、振動小重量輕、性能可靠、安裝維修方便等優點。
本系列西瑪電動機可作驅動各種不同機械之用。如:通風機、壓縮機、水泵、破碎機、切削機床及其它設備,并可供應煤礦、機械工業、發電廠及各種工礦企業作原動機之用。
本系列西瑪電動機結構及安裝形式為IMB3,定額是以連續工作制(S1)為基礎的連續定額,電動機的額定頻率為50HZ,額定電壓為380V,其他電壓等級或特殊要求,在訂貨時可與用戶共同商定。
質量保證
西瑪電機(集團)股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業,是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅,連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強,2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證,2005年8月通過了中國質量認證中心(CQC)的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證,同時又通過歐洲“CE”,美國“UL”和國家安全強制性“CCC”認證,質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”,“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量,加強售前售后服務,讓顧客放心滿意,西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”,認真貫徹落實聲明中各項條款,并嚴格按ISO9001:2000質量管理體系各項規章制度,保證做到:
一、認真貫徹執行國家有關標準,嚴格按標準貨合同技術要求制造、檢查所生產的產品,不合格不出廠。
二、產品測量基等各類成品份產品總裝,聯機調試完工后,裝配人員對其進行72小時運轉考機后方可交檢:嚴格按過有關標準進行跑核試驗和可靠性試驗,以調高新產品可靠性,消除早期故障。
三、在正常銷售條件下,上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨,特殊情況可以提前交貨。如發生延期,按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中,如發現質量問題,在接到顧客通知后,保證在24小時答復,需現場服務的,48小時內啟動,并做到故障不排除維修人員不撤離。
五、產品出廠,技術文件完備。凡屬產品質量問題,一律三包維修,產品維修仍達不到出廠要求,產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
訂貨須知
(用戶訂貨時須注明如下要求):
電機型號:Y2-4001-4 安裝方式:IMB3
額定功率:355KW 防護等級:IP44或IP54
額定電壓:380V 冷卻方式:IC411
額定頻率:50Hz 絕緣等級:F級
同步轉速:1500r/min 環境條件:海拔1000m,環境溫度40℃
注:2、4極電機禁止用皮帶輪傳動,若需皮帶輪傳動應與制造商協商。
Y2系列(H400-450)380V緊湊型三相異步電機(技術參數)——西安西瑪電機
電機
型號 |
額定
功率 |
額定
電流 |
轉速 |
效率 |
功率
因數 |
最大轉矩 |
堵轉轉矩 |
堵轉電流 |
J(負截) |
質量 |
加油
周期 |
額定轉矩 |
額定轉矩 |
額定電流 |
KW |
A |
r/min |
% |
cosφ |
倍 |
倍 |
倍 |
kg·m2 |
kg |
h |
Y2系列380V緊湊型三相異步電機(中心高400-450)(4極)——西安西瑪電機·西安西瑪集團 |
Y2-4001-4 |
355 |
634.1 |
1490 |
94.5 |
0.90 |
1.8 |
0.8 |
6.5 |
|
2605 |
2000 |
Y2-4002-4 |
400 |
713.8 |
94.6 |
|
2740 |
Y2-4003-4 |
450 |
802.1 |
94.7 |
|
2920 |
Y2-4501-4 |
500 |
880.6 |
94.8 |
0.91 |
|
2895 |
Y2-4502-4 |
560 |
985.2 |
94.9 |
|
3140 |
電機
型號 |
額定
功率 |
額定
電流 |
轉速 |
效率 |
功率
因數 |
最大轉矩 |
堵轉轉矩 |
堵轉電流 |
J(負截) |
質量 |
加油
周期 |
額定轉矩 |
額定轉矩 |
額定電流 |
KW |
A |
r/min |
% |
cosφ |
倍 |
倍 |
倍 |
kg·m2 |
kg |
h |
Y2系列380V緊湊型三相異步電機(中心高400-450)(6極)——西安西瑪電機·西安西瑪集團 |
Y2-4001-6 |
280 |
509.4 |
990 |
94.3 |
0.88 |
1.8 |
0.8 |
6.0 |
|
2410 |
3000 |
Y2-4002-6 |
315 |
572.4 |
94.4 |
|
2550 |
Y2-4003-6 |
355 |
644.5 |
94.5 |
|
2680 |
Y2-4004-6 |
400 |
725.4 |
94.6 |
|
2880 |
Y2-4501-6 |
450 |
816.1 |
94.7 |
0.89 |
|
3095 |
Y2-4502-6 |
500 |
905.8 |
94.8 |
|
3365 |
Y2-4503-6 |
560 |
1013.5 |
94.9 |
|
3490 |
電機
型號 |
額定
功率 |
額定
電流 |
轉速 |
效率 |
功率
因數 |
最大轉矩 |
堵轉轉矩 |
堵轉電流 |
J(負截) |
質量 |
加油
周期 |
額定轉矩 |
額定轉矩 |
額定電流 |
KW |
A |
r/min |
% |
cosφ |
倍 |
倍 |
倍 |
kg·m2 |
kg |
h |
Y2系列380V緊湊型三相異步電機(中心高400-450)(8極)——西安西瑪電機·西安西瑪集團 |
Y2-4001-8 |
220 |
433.6 |
745 |
94.0 |
0.82 |
1.8 |
0.8 |
5.5 |
|
2350 |
3000 |
Y2-4002-8 |
250 |
492.2 |
94.1 |
|
2490 |
Y2-4003-8 |
280 |
550.7 |
94.2 |
|
2620 |
Y2-4004-8 |
315 |
618.9 |
94.3 |
|
2780 |
Y2-4501-8 |
355 |
672.9 |
94.3 |
0.84 |
|
2945 |
Y2-4502-8 |
400 |
757.4 |
94.4 |
|
3075 |
Y2-4503-8 |
450 |
851.2 |
94.5 |
|
3205 |
Y2-4504-8 |
500 |
944.7 |
94.6 |
0.85 |
|
3415 |
電機
型號 |
額定
功率 |
額定
電流 |
轉速 |
效率 |
功率
因數 |
最大轉矩 |
堵轉轉矩 |
堵轉電流 |
J(負截) |
質量 |
加油
周期 |
額定轉矩 |
額定轉矩 |
額定電流 |
KW |
A |
r/min |
% |
cosφ |
倍 |
倍 |
倍 |
kg·m2 |
kg |
h |
Y2系列380V緊湊型三相異步電機(中心高400-450)(10極)——西安西瑪電機·西安西瑪集團 |
Y2-4001-10 |
160 |
324.6 |
595 |
93.6 |
0.80 |
1.8 |
0.8 |
5.5 |
|
2480 |
4000 |
Y2-4002-10 |
185 |
375.0 |
93.7 |
|
2680 |
Y2-4003-10 |
200 |
404.9 |
93.8 |
|
2850 |
Y2-4501-10 |
220 |
445.0 |
93.9 |
|
2995 |
Y2-4502-10 |
250 |
505.1 |
94.0 |
|
3100 |
Y2-4503-10 |
280 |
565.1 |
94.1 |
|
3215 |
Y2-4504-10 |
315 |
635.1 |
94.2 |
|
3375 |
Y2系列(H400-450)380V緊湊型三相異步電機(安裝尺寸及外形)——西安西瑪電機
安裝結構
該系列西瑪電動機的結構及安裝型式為IMB3。
Y2系列(H400-450)380V緊湊型三相異步電機(資料下載)——西安西瑪電機
Y2系列(H400-450)380V緊湊型三相異步電機(樣本下載):數據正在完善中。。。。。
