型號說明
以ZSN￥-280-11B為例：Z表示直流電機；SN表示水泥回轉窯；N4表示第四次系列設計；280表示電機中心高（mm）；1表示電樞鐵芯長度代號；1表示端蓋代號；B表示帶補償繞組。
注：315、355機座號均帶補償繞組，“B”可不加。
數字1、2表示短、長端蓋。
鐵芯長度由長到短的代號順序為3、2、1、09、08、07。
電機概述

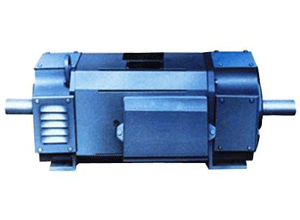

西安西瑪ZSN4系列直流電機是在Z4系列直流電機的基礎上，按水泥回轉窯負載的工況特點開發的專用系列產品。
本系列西瑪電機采用八角形結構，定子空間利用率高，定子磁軛為疊片式，能承受脈動電流與較高電流變化率的工況。電機若用三相全控橋式整流電源，則可不外接平波電抗器。電機采用F級絕緣結構。使電機具有較大的容量。根據水泥回轉窯的特殊工況，按電機的起動矩可達2.5倍額定轉矩的要求，進行設計制造。采用管道通風的冷卻方式，使電機能在粉塵轉大的惡劣環境中，安全可靠的運行。
電機性能
1、電機在下列使用條件應能額定工作：
1.1、海拔不超過1000m。
1.2、進入電機的冷卻介質溫度不超過40℃。
1.3、電動機為連續工作制(S1)。
1.4、電動機電樞回路和勵磁由靜止整電源供電，也可用直流發電機組供電。
1.5、對管道通風冷卻的電機，其風量風壓應滿足下表的規定，進風口在電機非換向器側端蓋上。
| 機座號 |
風量（m3/h） |
靜壓（Pa） |
| ZSN4-225 |
2880 |
1400 |
| ZSN4-250 |
3000 |
1400 |
| ZSN4-280 |
4000 |
1600 |
| ZSN4-315 |
4680 |
1600 |
| ZSN4-355 |
5200 |
1600 |
2、電機絕緣等級為F級。
3、電動機電樞額定電壓為440V，也可根據用戶要求派生出400V、220V或其他電壓：低電樞電壓為恒轉矩調速，在電樞電流連續條件下，電機最低轉速可達20r／mm，此時仍能維持額定轉矩，轉速平穩。
4、電動機額定勵磁電壓為180V，其他勵磁電壓也可派生。為確保勵磁系統絕緣可靠，在斷開勵磁回路時，需在勵磁繞組二端并聯一個釋放電阻，以防止自感電勢。在勵磁電壓為180～220V時，其值約為7倍勵磁繞組冷態電阻值。若勵磁電壓為320～370V，其值約為5倍。
5、技術數據表內的效率值為額定功率、額定電壓和額定轉速時的效率，它包括勵磁損耗，但不包括通風裝置所需的功率。
6、ZSN4-225電機不帶補償繞組，但帶串勵繞組。
7、電機提供有接地標志的接線柱。
8、本系列電機性能均符合國家標準GB755?87《旋轉電機基本技術要術》及部頒標準JB6316?92《Z4系列直流電動機技術條件》，也可按國際電工委員會標準IEC34-l的要求考核。
質量保證
西瑪電機（集團）股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業，是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅，連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強，2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證，2005年8月通過了中國質量認證中心（CQC）的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證，同時又通過歐洲“CE”，美國“UL”和國家安全強制性“CCC”認證，質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”，“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量，加強售前售后服務，讓顧客放心滿意，西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”，認真貫徹落實聲明中各項條款，并嚴格按ISO9001:2000質量管理體系各項規章制度，保證做到：
一、認真貫徹執行國家有關標準，嚴格按標準貨合同技術要求制造、檢查所生產的產品，不合格不出廠。
二、產品測量基等各類成品份產品總裝，聯機調試完工后，裝配人員對其進行72小時運轉考機后方可交檢：嚴格按過有關標準進行跑核試驗和可靠性試驗，以調高新產品可靠性，消除早期故障。
三、在正常銷售條件下，上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨，特殊情況可以提前交貨。如發生延期，按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中，如發現質量問題，在接到顧客通知后，保證在24小時答復，需現場服務的，48小時內啟動，并做到故障不排除維修人員不撤離。
五、產品出廠，技術文件完備。凡屬產品質量問題，一律三包維修，產品維修仍達不到出廠要求，產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
訂貨須知
1、訂貨前請先查閱西瑪電機產品樣本確定所需產品的型號規格等數據，在訂貨合同中注明電機型號、功率、電壓、轉速、勵磁方式、勵磁電壓通訊結構安裝形式等數據。技術數據見表3，外形安裝尺寸見圖1-5。
2、對西瑪電機產品有特殊要求時，如雙軸伸、出線盒位置為反盒、帶測速裝置等，均須在合同中明確注出。
3、如所需品種規格在本樣本所列外，或另有其他特殊要求時，經雙方協商同意后簽定合同及技術協議。
ZSN4系列直流電機（安裝尺寸及外形）——西安西瑪電機
結構簡介
1、電機的冷卻方式和外殼防護等級見表2。
2、電機安裝形式：臥式底腳安裝（IMB3）。電機可制造成單軸伸或雙軸伸，單軸伸電機在非傳動側可配裝測速發電機或其它測速裝置。
3、若用戶需要，電機的定子繞組里可埋置熱敏電陰或其它過熱保護元件。
4、出線盒位置從傳動側看在機座右側，若用戶需要也可在機座左側上方。
| 冷卻方式 |
單管進風（IC17） |
雙管進出風（IC37） |
| 防護等級 |
IPO23S |
IP44 |
ZSN4系列直流電機（資料下載）——西安西瑪電機
ZSN4系列直流電機（樣本下載）：數據正在完善中。。。。。
