ZTP型鐵路機車動車用直流輔助電機(技術參數)——西安西瑪電機
型 號 |
額定
功率 |
額定
電壓 |
額定
電流 |
額定
轉速 |
勵磁
方式 |
額定
效率 |
工作制 |
重量 |
備 注 |
kW |
V |
A |
r/min |
% |
kg |
ZTP-11 |
0.4 |
110 |
5.35 |
1500 |
并 |
68 |
S1 |
30 |
內燃機車,燃油泵電機 |
0.8 |
9.96 |
3000 |
并 |
73 |
S1 |
電力機車,調壓開關用司服電機 |
0.8 |
9.96 |
2800 |
并 |
73 |
S1 |
ZTP-12 |
0.6 |
110 |
7.68 |
1500 |
并、他110V |
71 |
S1 |
35 |
內燃機車,燃油泵電機 |
0.6 |
78.5 |
10.8 |
1500 |
并 |
70.8 |
S1 |
0.6 |
78.5 |
7.64 |
3000 |
他78.5V |
70.8 |
S1 |
內燃機車,測速發電機 |
0.6 |
75 |
11.4 |
1450 |
他110V |
70.2 |
S1 |
內燃機車,燃油泵電機 |
0.6 |
220 |
2.73 |
1500 |
他8.5A |
*** |
S1 |
發電機 |
0.8 |
110 |
9.32 |
2000 |
他110V |
78 |
S1 |
|
1.1 |
96 |
14.88 |
3000 |
并 |
77 |
S1 |
|
1.1 |
110 |
12.9 |
3000 |
并 |
77.5 |
S1 |
內燃機車,通風機電機 |
0.6 |
110 |
7.27 |
3000 |
并 |
75 |
S1 |
內燃機車,燃油泵電機 |
ZBT-12 |
1.3 |
110 |
15.4 |
3000 |
并 |
76.7 |
S1 |
內燃機車,通風機電機 |
ZTP-12D |
0.5 |
110 |
6.2 |
1400 |
他110V |
73.3 |
S1 |
電力機車用 |
ZTP-21 |
1.3 |
115 |
11.3 |
3300 |
他60V |
*** |
S1 |
50 |
內燃機車,測速發電機 |
1.3 |
115 |
11.3 |
3300 |
他10V |
*** |
S1 |
ZTP-22 |
1.1 |
110 |
13 |
1500 |
并 |
76.9 |
S1 |
55 |
|
1.1 |
65 |
22.5 |
1500 |
串 |
75.2 |
S1 |
|
1.1 |
48 |
30.5 |
1500 |
并 |
75.1 |
S1 |
內燃機車,餐車冷凍機電機 |
2.2 |
110 |
24.7 |
3000 |
并 |
81 |
S1 |
|
2.2 |
96 |
28.3 |
3000 |
并 |
80.9 |
S1 |
|
1.1 |
110 |
13 |
1500 |
復 |
76.9 |
S1 |
|
ZTP-22B |
1 |
110 |
12.2 |
1245 |
并 |
*** |
S1 |
內燃機車,燃油泵電機 |
1.6 |
18.6 |
1800 |
并 |
*** |
S1 |
2.2 |
24.5 |
2450 |
并 |
*** |
S1 |
ZTP-22Z |
1.8 |
110 |
20.3 |
2200 |
復 |
80.6 |
S1 |
ZTP-31 |
0.4 |
110 |
3.64 |
1000 |
他8.5A |
*** |
S1 |
67 |
發電機 |
2.2 |
110 |
25.2 |
2000 |
并 |
79.4 |
S1 |
|
1.1 |
24 |
62 |
3000 |
并 |
73.9 |
S1 |
試驗臺用 |
ZTP-32 |
0.7 |
110 |
8.48 |
1000 |
他110V |
75 |
S1 |
79 |
試驗臺用 |
ZTP-41 |
4.5 |
96 |
57.8 |
2200 |
并 |
81 |
S1 |
85 |
內燃機車,滑油泵電機 |
4.5 |
75 |
74 |
2200 |
并 |
81 |
S1 |
|
ZTP-42 |
1.2 |
48 |
34 |
900 |
并 |
73.5 |
S1 |
100 |
|
ZTP-52 |
6 |
78.5 |
93.5 |
1250 |
并 |
81.7 |
S1 |
156 |
內燃機車,滑油泵電機 |
7.5 |
78.5 |
115 |
1500 |
并 |
83 |
S1 |
ZTP-62G |
13 |
110 |
139 |
1500 |
并 |
85 |
S1 |
200 |
內燃機車,空氣機電機 |
ZTP-61L |
11 |
220 |
58.2 |
2000 |
串 |
85.9 |
S1 |
140 |
電力機車,通風機電機 |
ZTP-62K |
9 |
74 |
148 |
1000 |
串 |
82.1 |
S4(60%) |
200 |
內燃機車,空壓機電機 |
9 |
78.5 |
139 |
1000 |
串 |
82.4 |
S4(40%) |
13 |
110 |
139 |
1500 |
串 |
85 |
S1 |
ZTP-62K1 |
10.4 |
78.5 |
165 |
1200 |
并 |
80.2 |
S1 |
200 |
ZTP-62K2 |
18.5 |
110 |
210 |
1500 |
串 |
80 |
S4(50%) |
200 |
ZTP-63K |
24 |
110 |
264 |
3000 |
串 |
82.6 |
S4(40%) |
235 |
ZTP-64K |
24 |
110 |
254 |
3000 |
并 |
85.9 |
S4(40%) |
ZTP-63K1 |
26 |
110 |
278 |
2650 |
并 |
85 |
S4(40%) |
240 |
26 |
110 |
278 |
2900 |
并 |
85 |
S4(40%) |
26 |
110 |
278 |
2900 |
串 |
85 |
S4(40%) |
ZTP-63D |
20 |
110 |
216.5 |
3000 |
串 |
84 |
S4(40%) |
125 |
24 |
110 |
259 |
3000 |
串 |
84.2 |
S4(40%) |
ZTP-62A |
22 |
240 |
107.8 |
3100 |
串 |
*** |
S1 |
155 |
|
ZTP-62A1 |
22 |
220 |
115 |
3100 |
串 |
*** |
S1 |
155 |
|
ZTP-62L |
22 |
220 |
115 |
3000 |
串 |
*** |
S1 |
155 |
|
ZTP-63A |
27.5 |
260 |
125 |
3500 |
串 |
*** |
S1 |
155 |
|
ZTP-63B |
30 |
260 |
136 |
35000 |
串 |
*** |
S1 |
155 |
|
ZTP-63B1 |
24 |
250 |
115 |
3200 |
串 |
*** |
S1 |
155 |
|
ZTP-63L |
30 |
260 |
136 |
3500 |
串 |
*** |
S1 |
160 |
|
ZTP-63 |
30 |
260 |
136 |
3500 |
串 |
*** |
S2、60min |
165 |
|
ZTP-82B |
13 |
110 |
145 |
750 |
他110V |
80 |
S1 |
430 |
內燃機車,真空泵電機 |
13 |
110 |
145 |
700 |
他108V |
80 |
S1 |
ZTP型鐵路機車動車用直流輔助電機(安裝尺寸及外形)——西安西瑪電機
結構型式

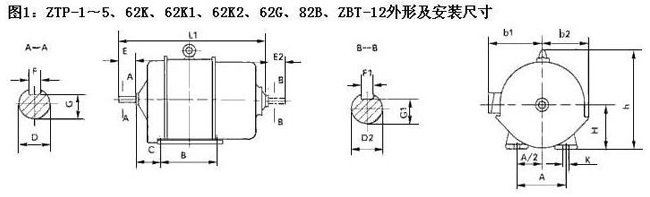

1.臥式、機座帶底腳(IMB3)見圖1:ZTP-1~5、62K、62Kl、62K2、62G、82B、ZBT-12。

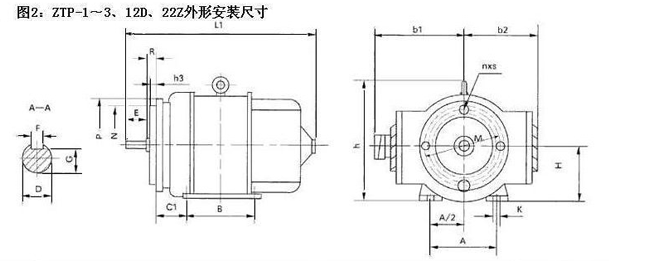

2.臥式、機座帶底腳、端蓋上有凸緣(IMB35)見圖2:ZTP-1~3、12D、22Z;圖3:ZTP-63K;圖4:ZTP-6 3K1;圖5:ZTP-63D。
3.臥式、機座帶底腳、端蓋上有凸緣(圓形端蓋)(IMB35)、出線盒在頂部,見圖6:ZTP-22B。
4.臥式、無底腳、機座上有凸緣(IMBl0)見圖7:ZTP-62A、63A、63B、63B1、ZBT-63。
5.臥式、無底腳、機座上有凸緣(IMBl0)見圖8:ZTP-62A1;
6.立式、無底腳、軸伸向下、機座上有凸緣(IMVl0)見圖8:ZTP-62L、63L;圖9:ZTP-61L。
7.根據用戶需要也可制成其它安裝型式、單軸伸或雙軸伸的電機,單軸伸的電機在非傳動端可以配裝測速發電機或其它測速裝置。
8.IMB3、IMB35安裝型式的電機出線盒位置從傳動端看,在機座左側(為正盒),若用戶需要也可在機座右側(為反盒),或在機座的上方。IMBl0、IMVl0安裝型式的電機無出線盒。
安裝尺寸及外形
安裝尺寸 |
外形尺寸 |
A |
A/2 |
B |
C |
D |
D2 |
E |
E2 |
H |
K |
F |
F1 |
G |
b1 |
b2 |
h |
ZTP-11 |
145 ±0.7 |
72.5±0.5 |
155±0.7 |
80±0.7 |
16
+0.014
+0.002 |
16
+0.014
+0.002 |
40 |
40 |
112
0
-0.5 |
12 |
5
-0.010
-0.055 |
5
-0.010
-0.055 |
12.8
0
-0.12 |
170 |
122 |
254 |
175±0.7 |
ZTP-21 |
200±1.05 |
100±0.7 |
180±1.05 |
73±1.5 |
18
+0.014
+0.002 |
18
+0.014
+0.002 |
40 |
40 |
140
0
-0.5 |
15 |
5
-0.010
-0.055 |
5
-0.010
-0.055 |
14.8
0
-0.12 |
199 |
163 |
320 |
205±1.05 |
ZTP-31 |
225±1.05 |
112.5±0.7 |
225±1.05 |
74±1.5 |
22 +0.017 0.002 |
22 +0.017 0.002 |
50 |
50 |
150 0 -0.5 |
15 |
6 -0.010 -0.055 |
6 -0.010 -0.055 |
18.2 0 -0.14 |
212 |
178 |
343 |
260±1.05 |
ZTP-41 |
240±1.05 |
120±0.7 |
195±1.05 |
103±2.0 |
28 +0.017 +0.002 |
28 +0.017 +0.002 |
60 |
60 |
160 0 -0.5 |
15 |
8 -0.015 -0.065 |
8 -0.015 -0.065 |
23.5 0 -0.14 |
245 |
175 |
365 |
225±1.05 |
ZTP-51 |
264±1.05 |
132±0.7 |
225±1.05 |
115±2.0 |
32 +0.020 +0.003 |
32 +0.020 +0.003 |
80 |
80 |
180 0 -0.8 |
19 |
10 -0.015 -0.065 |
10 -0.015 -0.065 |
26.8 0 -0.14 |
266 |
200 |
415 |
265±1.05 |
ZTP-62G |
300±1.05 |
150±0.7 |
300±1.05 |
106±2.0 |
38 +0.018 +0.002 |
___ |
80 |
___ |
225 0 -0.8 |
19 |
12 -0.018 -0.061 |
___ |
32.8 0 -0.20 |
340 |
230 |
488 |
ZTP-62K2 |
310±0.5 |
155±0.25 |
260±0.5 |
115±2.0 |
48 +0.025 +0.009 |
___ |
82 |
___ |
225 0 -0.8 |
22 |
14 -0.018 -0.061 |
___ |
42.5 0 -0.20 |
340 |
210 |
488 |
ZTP-82B |
460±1.4 |
230±1.0 |
395±1.4 |
105±3.0 |
48 +0.018 +0.002 |
___ |
80 |
___ |
280 0 -1.0 |
24 |
14 -0.018 -0.061 |
___ |
42.5 0 -0.20 |
398.5 |
280 |
498.5 |
ZBT-12 |
145±0.7 |
72.5±0.5 |
175±0.7 |
80±1.5 |
19 +0.015 +0.002 |
___ |
40 |
___ |
112 0 -0.5 |
12 |
6 0 -0.030 |
___ |
15.5 0 -0.10 |
170 |
122 |
254 |
機座號 |
安裝尺寸 |
外形尺寸 |
A |
A/2 |
B |
C1 |
D |
E |
H |
K |
F |
G |
N |
R |
M |
S |
h3 |
n |
p |
b1 |
b2 |
h |
L1 |
ZTP-11 |
145 ±0.7 |
72.5±0.5 |
155±0.7 |
80±0.7 |
16
+0.014
+0.002 |
40 |
112
0
-0.5 |
12 |
5
-0.010
-0.055 |
12.8
0
-0.12 |
95
0
-0.035 |
-0.5±1.5 |
115 |
Ф10 |
4
0
-0.3 |
4 |
140 |
170 |
122 |
254 |
401 |
ZTP-12 |
175±0.7 |
421 |
ZTP-12D |
200±1.05 |
100±0.7 |
180±1.05 |
67.5 |
22
+0.015
+0.002 |
50 |
140
0
-0.5 |
15 |
5
-0.010
-0.055 |
18.5
0
-0.10 |
130
0
-0.05 |
-0.5±1.5 |
165 |
M12 |
4
0
-0.3 |
4 |
— |
165 |
125 |
277 |
430 |
ZTP-21 |
200±1.05 |
100±0.7 |
180±1.05 |
73±1.5 |
18
+0.014
+0.002 |
40 |
140
0
-0.5 |
15 |
5
-0.010
-0.055 |
14.8
0
-0.12 |
130
0
-0.04 |
-0.5±1.5 |
165 |
Ф12 |
4
0
-0.3 |
4 |
200 |
199 |
163 |
320 |
417 |
ZTP-22 |
205±1.05 |
442 |
ZTP-22Z |
ZTP-31 |
225±1.05 |
112.5±0.7 |
225±1.05 |
78±1.5 |
22
+0.017
0.002 |
50 |
150
0
-0.5 |
15 |
6
-0.010
-0.055 |
18.2
0
-0.14 |
130
0
-0.04 |
-4±1.5 |
165 |
Ф12 |
4
0
-0.3 |
4 |
200 |
212 |
178 |
343 |
485 |
ZTP-32 |
260±1.05 |
520 |
ZTP型鐵路機車動車用直流輔助電機(資料下載)——西安西瑪電機
ZTP型鐵路機車動車用直流輔助電機(樣本下載):數據正在完善中。。。。。
